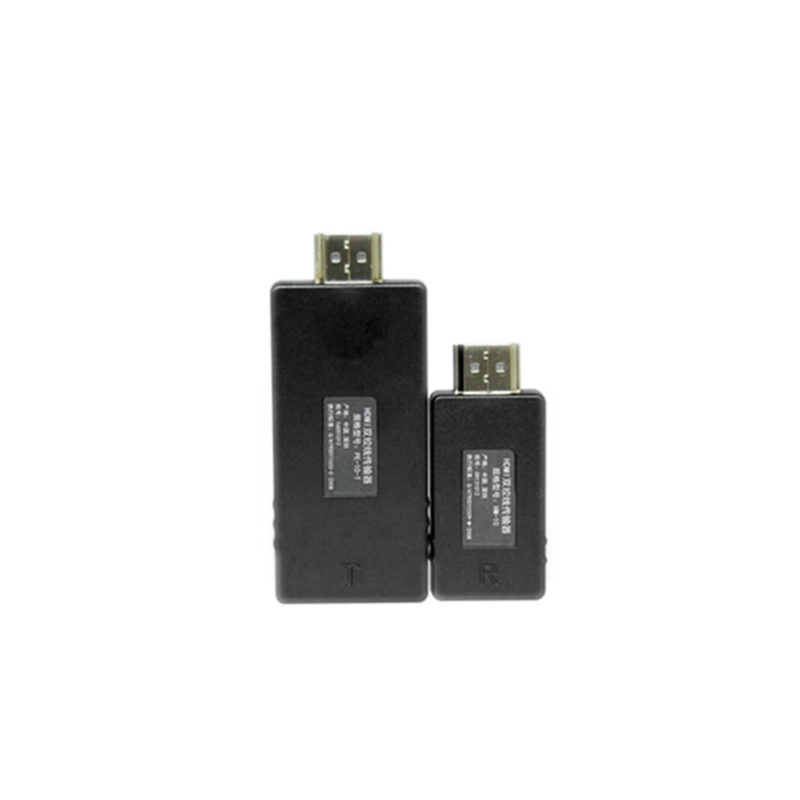

PE-10 蓝光版 HDMI 双绞线传输器

产品简介

在多媒体应用系统中，使用蓝光信号源时常因设备不支持 HDCP 协议导致长距离 HDMI 传输信号丢失，传统 5 米传输距离已无法满足需求。DDMALL PE-10 蓝光版双绞线传输器完整兼容 HDCP 协议，支持任意蓝光输入源；采用被动式加强型接收端，无需外接电源，单根 CAT.6 双绞线即可完成音视频远距离无损传输，最远约 80m，是蓝光播放器、家庭影院与远距离高清传输场景的理想方案。

功能特点

• 1. 兼容 HDCP 协议：完整支持 HDCP，任意蓝光输入源稳定传输，不丢信号；
• 2. HDMI 1.4 标准：支持 HDMI 1.4，最高 1920×1200@60Hz，2K 高清远距离无损、无压缩传输；
• 3. 被动式加强型接收端：接收端无需外接电源，即插即用，省去电源点位烦恼；
• 4. EDID 自动检测：自动识别自适应任意显卡与分辨率，避免黑屏与分辨率错乱；
• 5. 无需单独线材：直接与信号源和远端显示设备对接，省去额外 HDMI 跳线；
• 6. 智能保护设计：断电、漏电智能保护，有效保护系统贵重设备，使用更安心。

技术参数

产品型号	DDMALL PE-10
产品类型	蓝光版 HDMI 双绞线传输器（发送端 T / 接收端 R）
最高解析度	1920×1200@60Hz
输入 / 输出接口	HDMI A 型母头
传输接口	RJ45
传输距离	最远约 80m（CAT.6 网线；1920×1200@60Hz 约 50m）
输入信号	TMDS 1.2Vp-p / DDC 5Vp-p（TTL）
兼容协议	支持 HDCP
净重 / 包装	净重 0.06kg / 包装重量 0.16kg
包装尺寸	140×90×50mm（L×W×H）

传输距离与解析度对照

使用高品质正品 CAT.6 双绞线时的参考传输距离：

解析度	传输距离	解析度	传输距离
800×600	80m	1600×900	50m
1024×768	80m	1680×1050	50m
1280×720	50m	1920×1080	50m
1280×1024	50m	1920×1200	50m

应用场景
