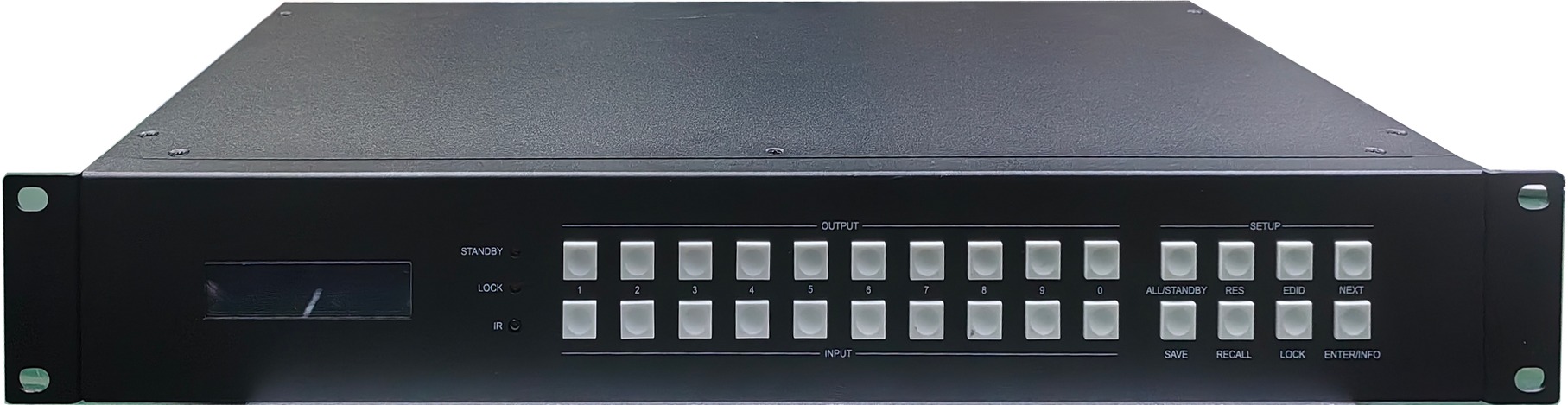

LME-HDMI16430A 无缝矩阵切换器

产品简介

矩阵切换器 LME-HDMI16430A，是一款专业的高清无缝矩阵切换产品。采用纯硬件架构的数字芯片切换技术，支持 16 路 HDMI 输入、16 路 HDMI 输出的任意切换与分配显示，具备无缝切换、视频墙拼接、智能 EDID 管理、场景保存调用等完善功能；支持面板按键、红外遥控、RS232/RS485 串口、继电器、LAN 网口、Web 网页及 PC 工具等多种控制方式，可广泛应用于会议室、多功能厅、指挥调度中心、展览展示、监控中心等场合。

功能特点

• 1. 支持无缝快速切换：16 进 16 出无缝切换，过程无黑屏、无闪烁；场景保存 / 调用多达 30 个，一键调取常用信号模式；
• 2. 输入输出：16 路 HDMI 输入（HDMI2.0 接口），支持 4K@60Hz 信号；16 路 HDMI 输出，最高 3840×2160@30Hz，支持预设 / 自动 / 用户自定义三种输出分辨率模式，各路分辨率可独立设置；
• 3. 接口带宽 340MHz（10.2Gbps），支持 4:4:4 色度采样；支持视频墙拼接，可将多个输出通道组合成大屏拼接墙，拼接规模（行 × 列）经 PC 工具灵活设置；
• 4. 音频解嵌输出：16 路 HDMI 输出各带独立 AUDIO OUT（3.5mm）解嵌输出，每路可独立控制音频开关（静音）、画面冻结、黑屏；本机无音频加嵌输入；
• 5. 智能 EDID 管理：支持 EDID 选择、读取、写入、调用，可将显示器 EDID 写入矩阵输入口，解决显示兼容性问题；
• 6. 信号安全管理：支持通道奇偶绑定和 N+1 备份，主信号中断自动切换备用信号；支持断电记忆，意外断电不丢失现场；
• 7. 标准 1.5U 19 英寸机架式全金属机箱，内置电源模块，带双耳挂件；可频繁开关机，启动时间小于 5 秒。

技术参数

产品型号	LME-HDMI16430A
矩阵规模	16 路输入 × 16 路输出，HDMI-A 母接口
输入规格	16 × HDMI，HDMI2.0 接口，最高 3840×2160@60Hz
输出规格	16 × HDMI，最高 3840×2160@30Hz，支持 4:4:4 色度采样，预设 / 自动 / 用户自定义分辨率，各路可独立设置
接口带宽	340MHz（10.2Gbps）
音频	LPCM 2.0；AUDIO OUT：16 × 3.5mm 耳机口（音频解嵌输出，无加嵌输入）
切换方式	无缝切换（无黑屏、无闪烁）；场景保存 / 调用，多达 30 个
视频墙	拼接规模（行 × 列）经 PC 工具灵活设置
控制方式	面板按键 + LCM、红外遥控、RS232/RS485、LAN、Web、PC 工具；2 × RELAY 继电器
电源	AC 110-240V，50/60Hz，100W Max，内置电源模块
工作湿度	10% ～ 70% RH（无凝结）
机箱	1.5U 标准机架式，430×220×67mm，约 8kg，19 英寸机柜安装带挂耳

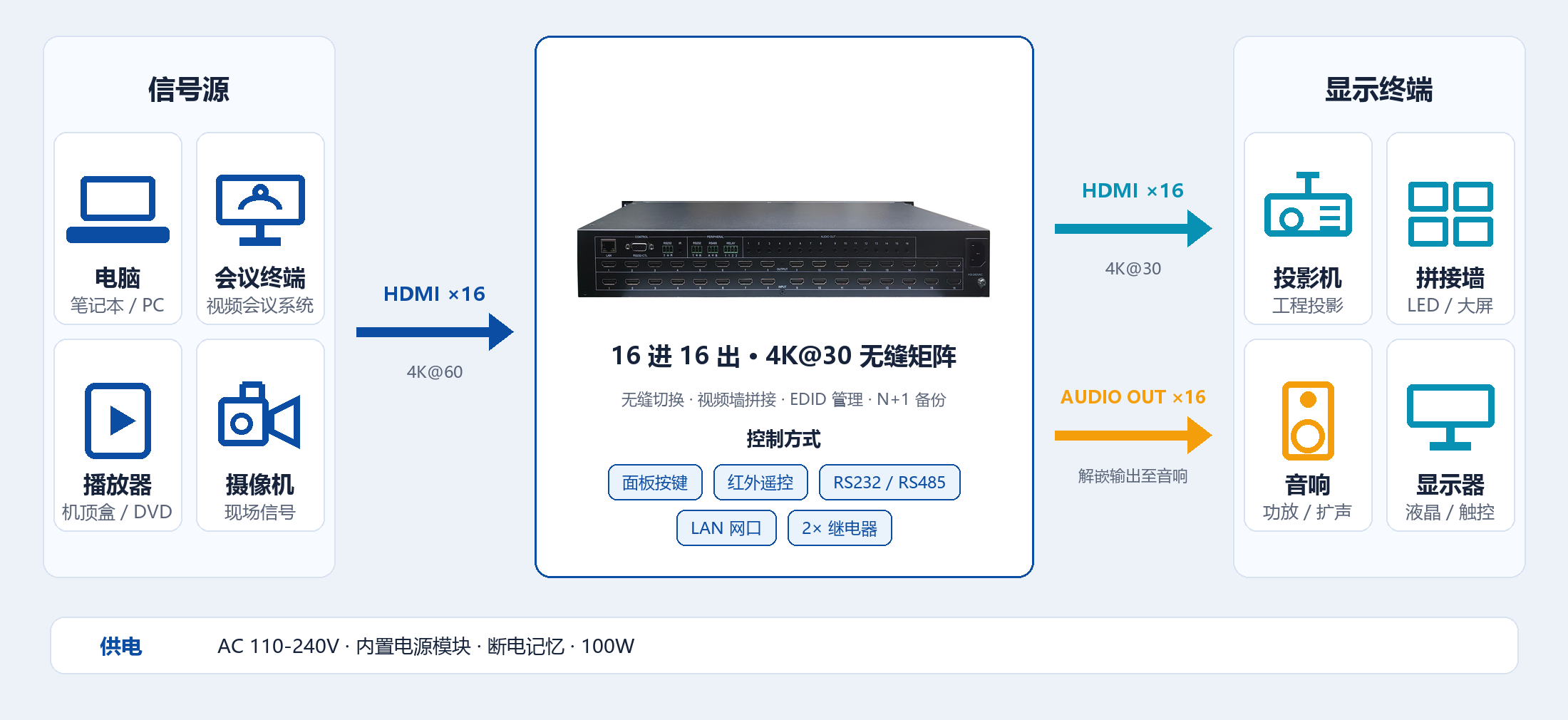

系统连接示意图
