LME-HDMI4460A 无缝矩阵切换器

产品简介

矩阵切换器 LME-HDMI4460A，是 LMELL 4K@60 系列高清无缝矩阵的代表机型。采用纯硬件架构数字芯片切换，支持 4 路 HDMI 输入、4 路 HDMI 输出的任意切换与分配显示。输入输出全链路符合 HDMI 2.0 规范，最高 3840×2160@60Hz，接口带宽 597MHz（18Gbps），在 4K 超高清下依然保持满带宽无损传输。产品支持无缝切换、视频墙拼接、画面开窗（最多 4 窗）、小间距 LED 点对点显示、智能 EDID 管理及场景保存调用，并可通过面板、遥控、串口、网口、Web、PC 工具等多种方式控制，广泛适用于会议室、指挥调度、展览展示、报告厅及监控中心等场合。

功能特点

• 1. 无缝快速切换：4 进 4 出无缝切换，过程无黑屏、无闪烁；场景保存 / 调用多达 30 个，一键调取常用信号模式；
• 2. 超高清信号处理：输入输出全链路 HDMI 2.0，最高 3840×2160@60Hz，接口带宽 597MHz（18Gbps）；各路输出分辨率可独立设置，支持 4096×2160@60、3440×1440@60、2560×1600@60 等丰富专业分辨率，向下兼容 1080P / 720P；
• 3. 视频墙拼接与画面开窗：多个输出通道自由组合成大屏拼接墙，拼接规模（行 × 列）经 PC 工具灵活设置，支持 180° 旋转；支持画面开窗处理（最多 4 窗），一机兼顾矩阵切换、电视墙与多画面处理；
• 4. 小间距 LED 屏驱动：支持小间距 LED 显示屏点对点显示，可将 LED 屏 EDID 写入矩阵输入口，输出设为自动或用户自定义（60Hz）实现点对点；由不同尺寸单元组成的 LED 拼接墙，可通过多屏（LED）模式自动适配各单元物理分辨率，免去逐屏调参；
• 5. 智能 EDID 管理：支持 EDID 的选择、读取、写入、调用，将显示器 EDID 直接写入矩阵输入口，解决不同显示终端之间的兼容性问题，避免黑屏、分辨率错乱；

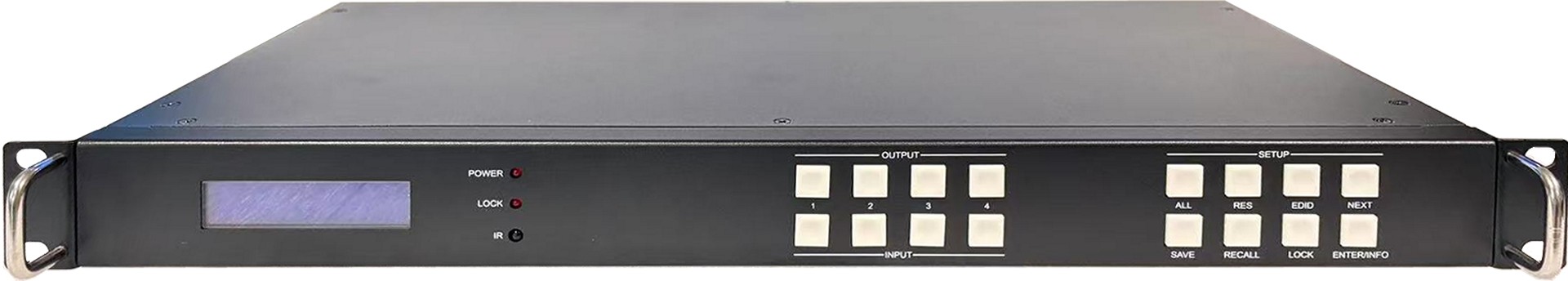

• 6. 多元控制方式：前面板按键 + LCM 显示屏、红外遥控、RS232 / RS485 串口、LAN 网口、Web 网页及 PC 工具；并提供极简中控接口（RS232、RS485、2 × RELAY 继电器），可直接对接外部中控系统，实现信号状态主动上报与逻辑联动；
• 7. 信号安全与冗余：输入通道奇偶绑定与 N+1 备份，主信号中断自动切换至备用信号，信号恢复后自动回切；内置电源模块并支持断电记忆，意外断电不丢失配置；
• 8. 工业级机箱设计：标准 1U 19 英寸机架式全金属机箱，内置电源模块，带双耳挂件；可频繁开关机，启动时间小于 5 秒，适合 7×24 小时连续运行。

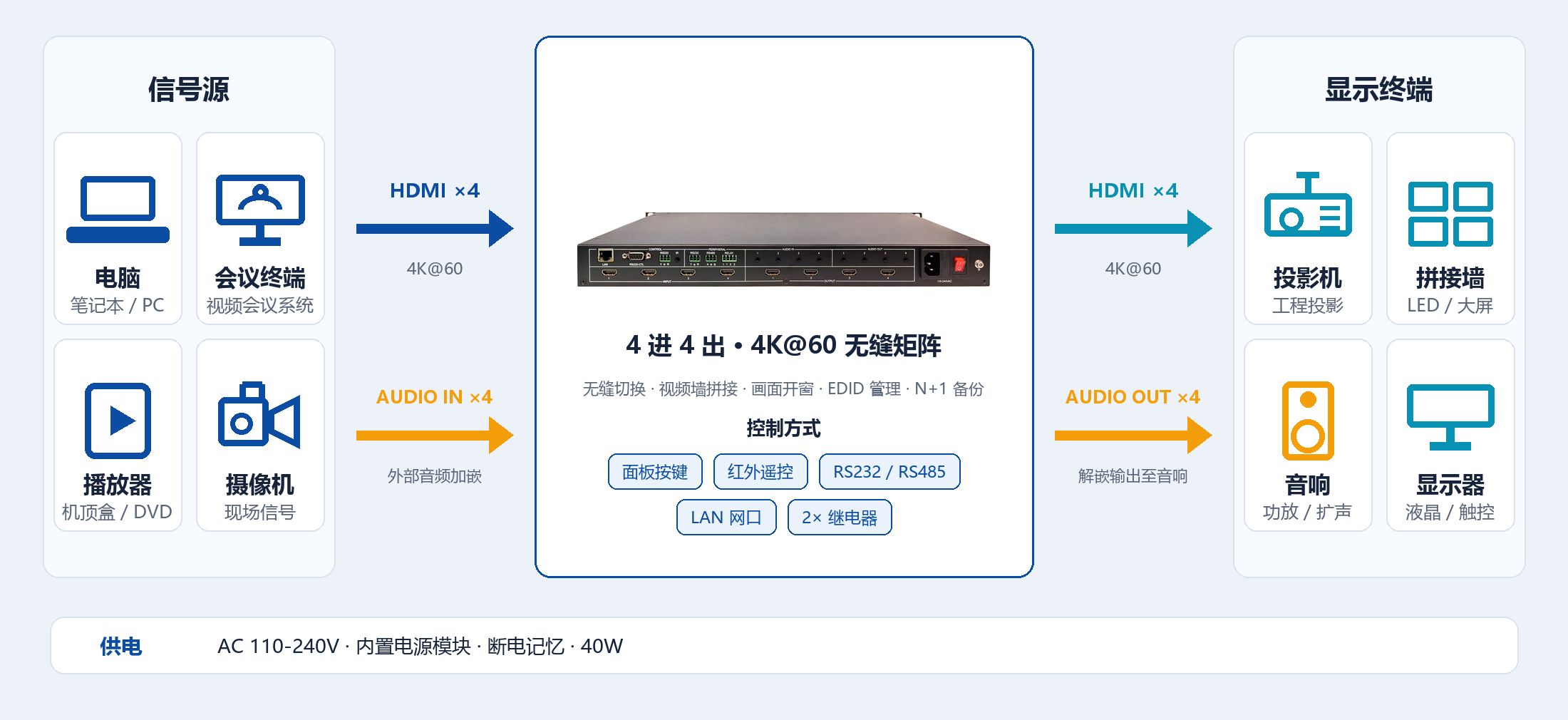

系统连接示意图

技术参数

产品型号	LME-HDMI4460A
矩阵规模	4 路输入 × 4 路输出，HDMI-A 母接口
输入规格	4 × HDMI，HDMI2.0 接口，最高 3840×2160@60Hz
输出规格	4 × HDMI，HDMI2.0，最高 3840×2160@60Hz，支持 4096×2160@60、3440×1440@60 等专业分辨率，各路可独立设置
接口带宽	597MHz（18Gbps）
音频	LPCM 2.0；AUDIO IN / AUDIO OUT：各 4 × 3.5mm 耳机口（输入加嵌 / 输出解嵌）
开窗能力	支持多视图开窗（最多 4 窗）
切换方式	无缝切换（无黑屏、无闪烁）；场景保存 / 调用，多达 30 个
视频墙	拼接规模（行 × 列）经 PC 工具灵活设置，支持 180° 旋转

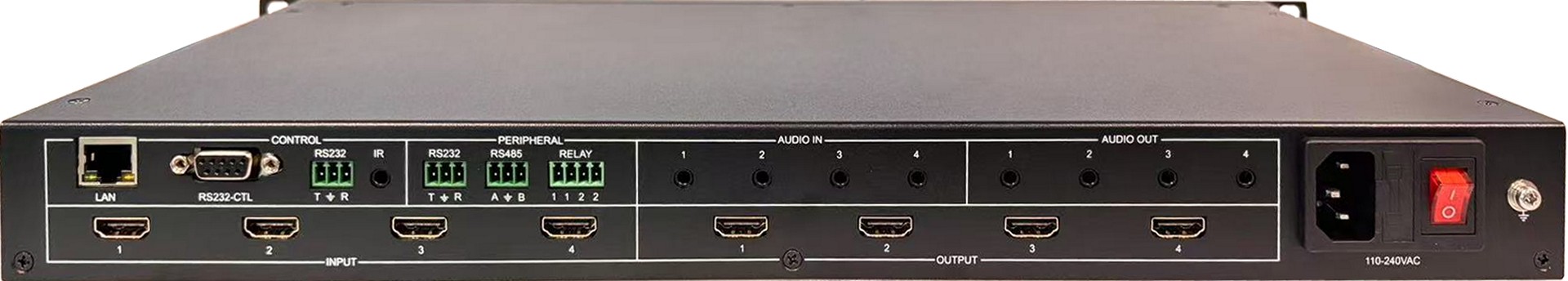

控制方式	面板按键 + LCM、红外遥控、RS232 / RS485、LAN、Web、PC 工具；2 × RELAY 继电器
电源	AC 110-240V，50/60Hz，40W Max，内置电源模块
工作湿度	10% ～ 70% RH（无凝结）
机箱	1U 标准机架式，430×220×44mm，约 5kg，19 英寸机柜安装带挂耳
